Google SketchUp : dessinez en 3D

Google sketch up est un logiciel pour Windows qui permet de faire du dessin en 3D de manière intuitive et simple. Moins complet que Blender, il permet de faire des choses simples très rapidement sans devoir passer par des tutoriaux infernaux.

Ce document présente les principales fonctionnalités du logiciel (dans sa version gratuite).

  • Une première partie présente tous les outils disponibles dans les barres d’outils (un par un).
  • La deuxième partie vous explique comment créer des objets et des scènes en 3D.

Pré-requis

Aucun, si ce n’est un ordinateur sous Windows (et de préférence avec une souris, manipuler ce genre de logiciel
au pavé tactile est assez infernal.

Installation

Rendez-vous sur le site http://sketchup.google.com/intl/fr/Google pour télécharger le produit puis installez-le comme vous faites habituellement.

Google SketchUp : dessinez en 3D 2
La page de téléchargement de Google SketchUp.

La fenêtre principale

Elle est simple, concise et efficace. La barre d’outils en haut regroupe les principaux outils pour les opérations
basiques de dessin. Sachez que beaucoup d’autres outils sont disponibles et que nous les verront par la suite.

Le plan pour dessiner comporte déjà un personnage dans le but d’avoir une idée de l’échelle.

Les barres d’outils

De base, vous avez une barre d’outil qui regroupe les éléments essentiels pour commencer. Dans le menu “affichage” puis dans “barre d’outils”,
vous pourrez sélectionner les barres à afficher ou à masquer.

Standard

Google SketchUp : dessinez en 3D 3

– Afficher un nouveau document

– Ouvrir une création

– Sauvegarder

Gestion de la caméra

C’est essentiel pour dessiner en 3 dimensions, vous devez pouvoir tourner autour de votre création.
Les mouvements de base (caméra et zoom)
sont utilisables directement avec la souris sans avoir à sélectionner d’outil.

Google SketchUp : dessinez en 3D 4

Vous pouvez donc :

– déplacer la caméra (en utilisant aussi directement le clic sur la roulette)

– déplacer l’angle de vue sans changer la visée

– zoomer ou dézoomer sur l’objet (ou avec la roulette de la souris)

– sélectionner une région à zoomer

– retourner au zoom précédent

– aller au zoom suivant

– ajuster le zoom au mieux selon la taille de votre objet

Dessin

Google SketchUp : dessinez en 3D 5

Dans l’ordre, les outils permettent :

– de dessiner un rectangle

– de dessiner une ligne

– de dessiner un cercle

– de dessiner un arc

– de dessiner un polygone (par points)

– de dessiner à main levée

Principaux

Google SketchUp : dessinez en 3D 6
– Mode sélection

– Créer un composant (un objet) à partir de la sélection

– Peindre une surface

– Effacer une arête ou un objet

Modification

Google SketchUp : dessinez en 3D 7

Cette barre porte mal son nom selon moi. Elle permet de créer et de gérer des objets 3D.

– déplacer un objet (par translation)

– extruder une surface (mettre en volume)

– faire une rotation d’un objet

– faire suivre une trajectoire à une surface

– mettre à l’échelle un objet (redimensionner)

– redimensionner une surface

Construction

Google SketchUp : dessinez en 3D 8

– Mesurer des distances (entre deux points)

– Créer une cote

– Mesurer un angle

– Insérer un texte, une note

– Redéfinir le plan (repositionner les axes)

– Insérer un texte en 3D

Faces

Google SketchUp : dessinez en 3D 9

Change l’apparence de vos objets dans la zone de dessin.
– Active ou non la transparence

– Affiche les objets en “fil de fer” (uniquement les arêtes)

– N’affiche pas les lignes cachées

– Affiche avec des ombres

– Affiche avec ombres et textures

– Mode monochrome

Section

Google SketchUp : dessinez en 3D 10

– Placer une section de plan pour une des surfaces principales suivant l’axe (X, Y ou Z)

– Affiche le plan de section

– Affiche les coupes

Vues

Google SketchUp : dessinez en 3D 11

– Afficher la vue ISO

– Vue de dessus

– Vue de face

– Vue de de droite

– Vue d’arrière

– Vue de gauche

Ombres

Google SketchUp : dessinez en 3D 12

– Paramétrer les ombres

– Afficher ou masquer les ombres

– Sélectionner la date et l’heure

Visite

Google SketchUp : dessinez en 3D 13

– Positionner la caméra

– Lancer la visite

– Pivoter sur soit

Calques

Google SketchUp : dessinez en 3D 14

– Sélectionner un calque

– Afficher le gestionnaire de calques

Google

Google SketchUp : dessinez en 3D 15

Elles nécessitent le fonctionnement de Google Earth sur votre machine

– Capturer la vue actuelle

– Activer/désactiver la vue du relief

– Placer le modèle sur la carte

– Télécharger des modèles parmi une bibliothèque

– Partager votre modèle

La création de scènes

Comble du luxe, Google sketch up est capable de générer des scènes pour créer vos propres animations. Les scènes sont construites une à une
puis montées. Vous créerez votre animation scène par scène très simplement.

L’exportation et l’enregistrement

La version gratuite du logiciel ne permet l’exportation que pour Google Earth. Dommage…

Votre première création

Tous les tutoriels qui présentent des logiciels de 3D expliquent le même objet simple à réaliser : une chaise. Pour cette réalisation, je me sers
uniquement de la barre d’outils “premiers pas”.

Le personnage mis d’office est supprimé en le sélectionnant et en appuyant simplement sur la touche “suppr”.

Création de l’assise

Un simple rectangle de 40 x 40 servira de base pour l’assise à partir de laquelle tous les autres éléments seront pris.

Google SketchUp : dessinez en 3D 16

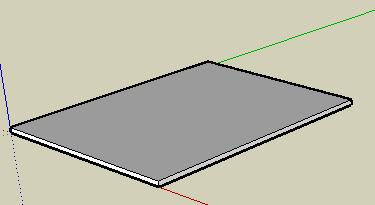

Cette surface est un plan, il faut donc lui donner un minimum de volume puisque n’importe quelle plaque aura une épaisseur dans la réalité.

On utilise donc l’outil d’extrusion pour lui donner une épaisseur de 1cm.

Google SketchUp : dessinez en 3D 17

Les 4 pieds : un tabouret !

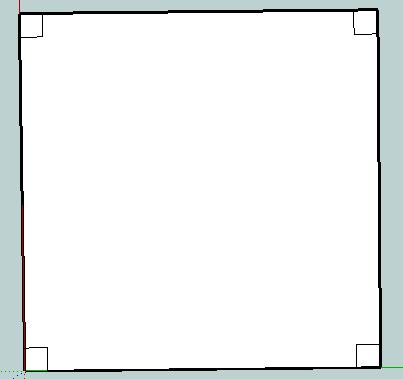

Dessinez un petit rectangle (2,5 x 2,5 cm) puis répétez sur les 3 autres coins avec un simple copier/coller.

Google SketchUp : dessinez en 3D 18

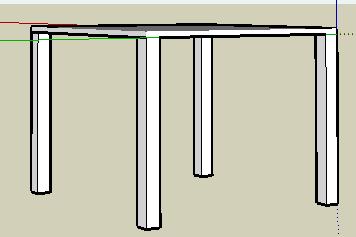

Ensuite, sélectionnez les surfaces puis utilisez l’outil d’extrusion pour extraire les pieds un à un.

Google SketchUp : dessinez en 3D 19

Le dossier

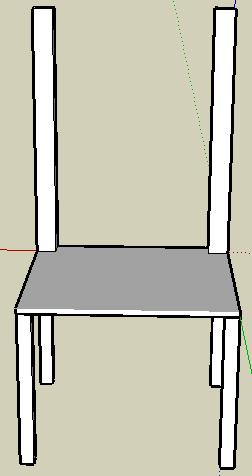

Tout comme les pieds, nous allons extruder deux pièces que nous allons rejoindre dans le haut puis faire quelques barreaux.

Google SketchUp : dessinez en 3D 20

Ensuite, on délimite une zone que l’on va extruder pour former la barre supérieure du dossier :

Google SketchUp : dessinez en 3D 21

Puis on extrude pour créer la barre.

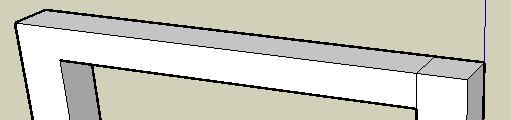

Qaund vous rejoignez deux pièces, une arête est crée puisque le logiciel “pense” que c’est toujours deux pièces et non une seule. La solution, c’est
de sélectionner les arêtes en question et de les supprimer pour ne former plus qu’une seule pièce.

Google SketchUp : dessinez en 3D 22

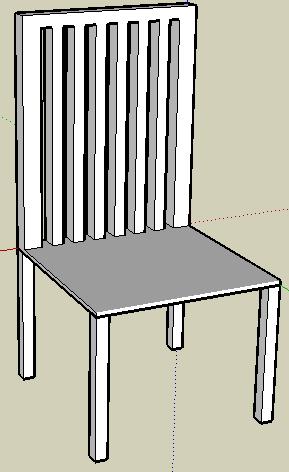

Il faut faire la même chose pour créer les barreaux un à un.

Google SketchUp : dessinez en 3D 23

Et voilà, vous pouvez vous reposer maintenant.

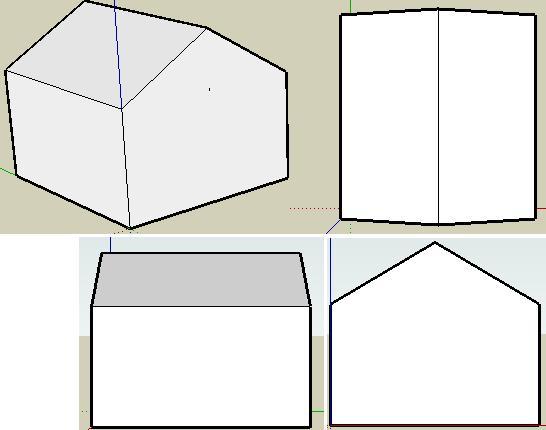

Voir et mieux voir – La gestion des vues

Pour commencer, je vais créer une forme très simpliste d’une maison. Pour cela, je n’utilise pas du tout l’extrusion, mais seulement l’outil de dessin
et je place les points un à un. Google sketch up va créer automatiquement les surfaces et le volume.

Les différentes vues vous permettent de respecter les standards du dessin technique et ainsi sortir les plans associés.

Google SketchUp : dessinez en 3D 24

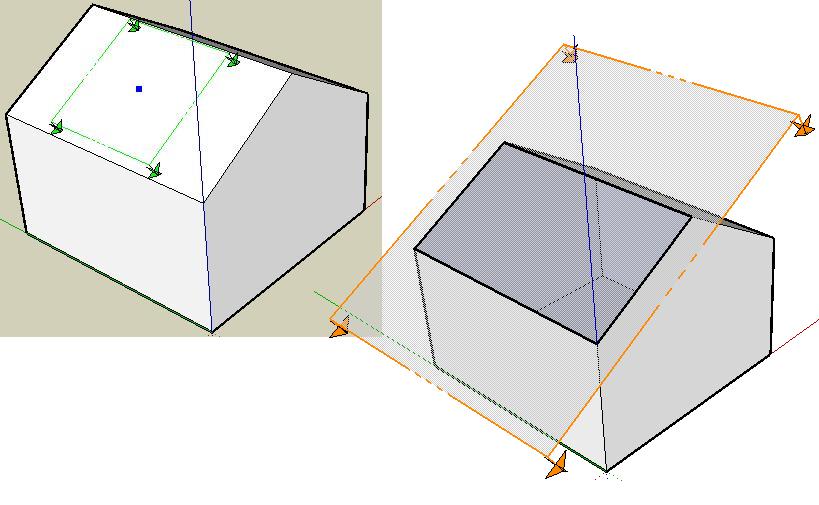

Les plans

Il suffit de sélectionner une section plane. En activant les coupes, vous aurez le loisir de placer la section où vous voudrez. Pour chaque surface de
votre objet vous pourrez disposer d’un plan.

Google SketchUp : dessinez en 3D 25

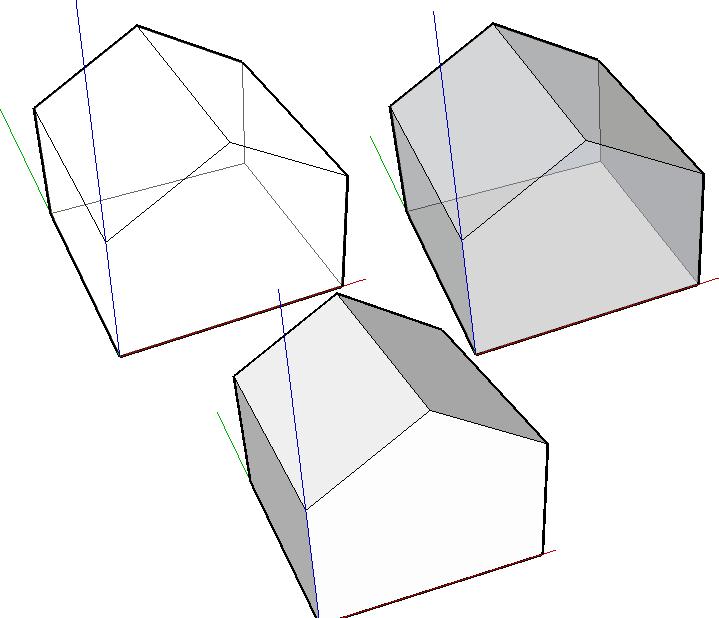

Les styles

Cela dépend des goûts de chacun et aussi de ce qu’on l’on souhaite afficher ou non. Montrer les arêtes cachées peut être utile pour dévoiler
l’intérieur d’un objet voire plus encore.

Google SketchUp : dessinez en 3D 26

Utilisation de modèles

Google vous propose toute une plateforme pour partager des modèles. Très intéressant, ce principe vous permet de partager votre travail ou de vous
contenter de faire quelques assemblages pour créer votre cuisine ou mieux votre maison.

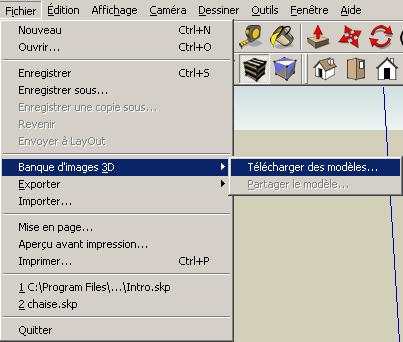

Dans le menu fichier, cherchez Banque d’image 3D puis Télécharger les modèles.

Google SketchUp : dessinez en 3D 27

Ensuite, faites votre marché !

Google SketchUp : dessinez en 3D 28

Conclusion

Loin d’être au niveau de Blender sur deux points :

– les possibilités : les experts connaissent Blender pour ses possibilités, son rendu et la gestion des animations

– la simplicité : il faut un temps pour adopter Blender qui est relativement complexe alors que Google SketchUp est simpliste et offre une excellente alternative de dessin en 3D pour les utilisateurs courants

En deux mots : vous voulez dessiner en 3D sans un manuel gros comme un dictionnaire, Google SketchUp est là pour vous.
