Une configuration WIFI aux petits oignons

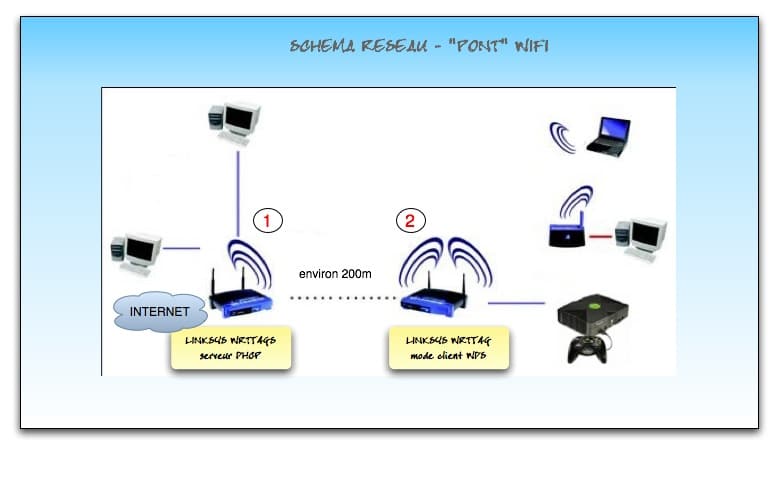

Une configuration WIFI aux petits oignons 1

Le but était de créer un réseau entre 2 maisons distantes d’environ 200m et de fournir l’accès internet à partir d’une seule connexion.

Pour ce faire, je fais fonctionner le routeur 2 comme client du routeur 1, par le système WDS (Wireless Distribution System). Pour simplifier la chose, le routeur 2 ne sert “en gros” qu’à réamplifier le signal wifi dans la maison 2.

Matériel utilisé :

Une configuration WIFI aux petits oignons 2

  • 1 Routeur Linksys WRT54GS
  • 1 routeur Linksys WRT54G
  • 1 point d’accés usb wifi (WUSB54G)
  • 1 antenne wifi (9dbi) installée sur l’antenne TV extérieure de la maison.
  • Cablage de raccordement au routeur 1
  • 1 câble RJ45

(merci à Infracom pour ses conseils avisés)

Configuration réseau :

* Maison 1 *

  • Routeur Linksys WRT54GS: (connecté à un modem ADSL linksys en ethernet)
  • Firmware HyperWRT
  • 192.168.1.1
  • DNS : 212.94.174.85 et 86
  • Serveur DHCP
  • Operating mode : Gateway (passerelle) dans “Advanced routing)
  • WIFI : canal 3 et SSID: guillaume
  • PC en adressage dynamique

* Maison 2 *

  • Routeur Linksys WRT54G (qui sera en mode “client”)
  • Firmware HyperWRT
  • 192.168.1.2
  • DHCP disabled
  • Operating mode : Router
  • WIFI : canal 3 et SSID vincent

Portable HP :

Adresse IP : 192.168.1.50

Masque : 255.255.255.0

Passerelle par défaut : 192.168.1.1

DNS : 212.94.174.85 et 86

PC bureau :

Adresse IP : 192.168.1.60

Masque : 255.255.255.0

Passerelle par défaut : 192.168.1.1

DNS: 212.94.174.85 et 86

XboX :

Adresse IP : 192.168.1.100

Masque : 255.255.255.0

Passerelle par défaut : 192.168.1.1

DNS : 212.94.174.85 et 86

Les 2 routeurs doivent utiliser le même canal wifi (ici 3) mais pas obligatoirement le même SSID (ce qui permet de savoir sur quel routeur on se connecte)

Pour le moment, j’ai choisi de ne pas utiliser de cryptage WEP mais plutôt de n’autoriser uniquement les PC par leur adresse MAC

Pour créer le “pont” entre les 2 routeurs, il suffit de relever l’adresse MAC de l’interface Wifi de chacun des routeurs dans la page “Wireless” du menu “Status”.  Notez-la bien pour chacun des routeurs.

Sur le routeur 1 : cliquer sur le bouton “Startup” de la page “Management” du menu “Administration“, une fenêtre s’ouvre. Tapez les deux lignes suivantes :

wl lazywds 0

wl wds BB:BB:BB:BB:BB:BB

(BB:BB:BB:BB:BB:BB étant l’adresse MAC de l’interface wifi du routeur 2)

Cliquer ensuite sur le bouton “Save” puis “Close

Sur le routeur 2 faire la même manipulation

wl lazywds 0

wl wds AA:AA:AA:AA:AA:AA

(AA:AA:AA:AA:AA:AA étant l’adresse MAC de l’interface wifi du routeur 1)

Cliquer ensuite sur le bouton “Save” puis “Close
Il ne reste plus qu’à redémarrer chacun des deux routeurs par le bouton “Reboot” situé en bas de la page “Management” du menu “Administration“.
