Je continue l’exploitation des usages du petit routeur/pare-feu ZeroShell. Toutefois, cette distribution est utilisée à titre d’exemple et l’implémentation présentée dans le cadre de cet article n’est en en aucun cas limité à ce produit.

Le sujet de cet article m’a été demandé par Nicolas dans le cadre d’un projet personnel.



Dans le cadre de cet article, nous allons poser le contexte suivant :

  • Le Client1 : Tous les utilisateurs de ce client sont présents sur un site physique : Site1. Ce site est équipé d’un serveur : Server1.1. Ce site dispose d’un accès à l’internet au travers d’un routeur ZeroShell : RouteurSite1. Ce client loue un serveur chez l’hébergeur : Server1.2. Le réseau local est en 10.0.11.0/24. La passerelle est 10.0.11.254.
  • Le Client2 : Tous les utilisateurs de ce client sont présents sur un site physique : Site2. Ce site est équipé d’un serveur : Server2.1. Ce site dispose d’un accès à l’internet au travers d’un routeur ZeroShell : RouteurSite1. Ce client loue un serveur chez l’hébergeur : Server2.2. Le réseau local est en 10.0.12.0/24. La passerelle est 10.0.12.254.
  • L’hébergeur : Il dispose d’un accès internet protégé par ZeroShell : Router. Derrière ce routeur, se trouvent deux serveurs : Server1.2 & Server2.2. Chacun de ces serveurs doit pouvoir être utilisé sans contrainte depuis les sites de Client1 et Client2. Le routeur est administré depuis le réseau 10.0.0.0/24. Son IP dans ce réseau est 10.0.0.254. Le serveur Server1.2 est dans le réseau 10.0.1.0/24. La passerelle de ce réseau est 10.0.1.254. Le serveur Server1.2 est dans le réseau 10.0.2.0/24. La passerelle de ce réseau est 10.0.2.254.

Comme je ne dispose pas de 3 sites physiques, de 4 serveurs et 3 routeurs, j’ai monté une maquette construite sous Microsoft HyperV. Pour cela, j’ai créé un réseau privé simulant l’internet : 10.0.3.0/24. Chaque site dispose d’une IP « publique » fixe dans ce réseau :

  • LeSite1 : 10.0.3.109
  • Le Site2 : 10.0.3.110
  • L’hébergeur : 10.0.3.101

Vous trouverez ci-dessous le résumé graphique de cette configuration.

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 2

Créer les VPN entre les Sites et l’Hébergeur

Création VPN Site1 vers Hébergeur

Paramétrage Routeur

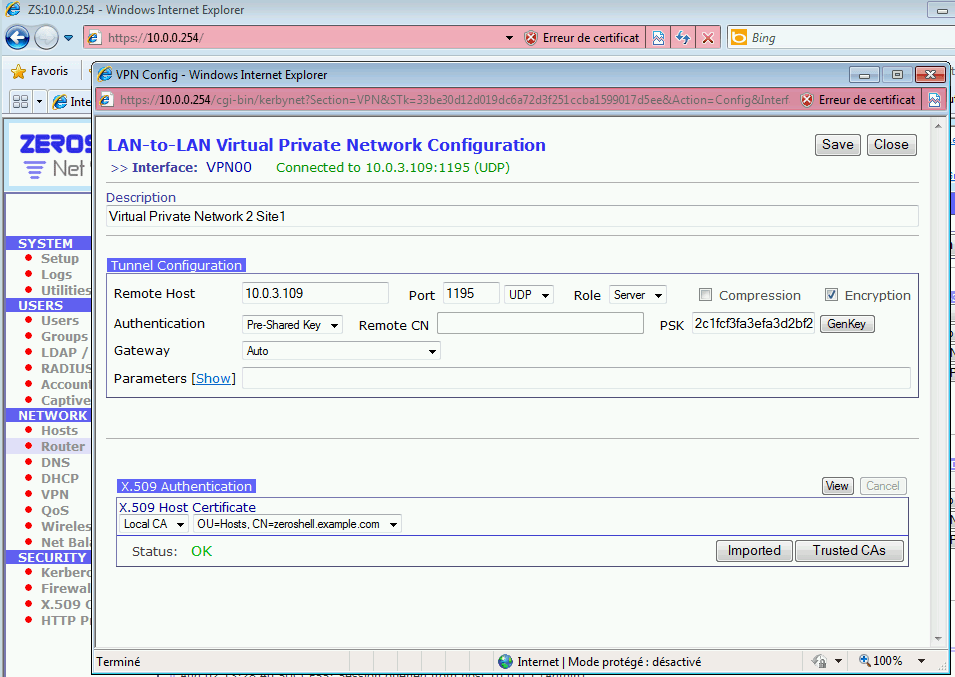

Créer 2 VPN, l’un à destination de Site1 (entre 10.0.3.101 & 10.0.3.109), l’autre à destination de Site 2 (entre 10.0.3.101 & 10.0.3.110)

Se reporter à l’article précédent sur la création d’un vpn lan to lan pour les détails

Attention chaque VPN requiert un port UDP différent

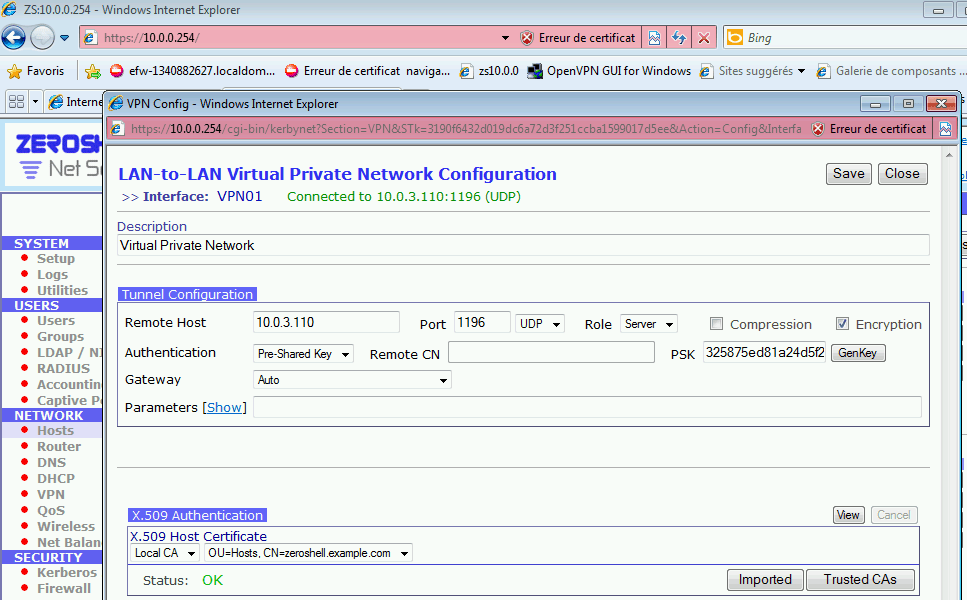

Paramétrage VPN Site1 – coté Hébergeur

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 3

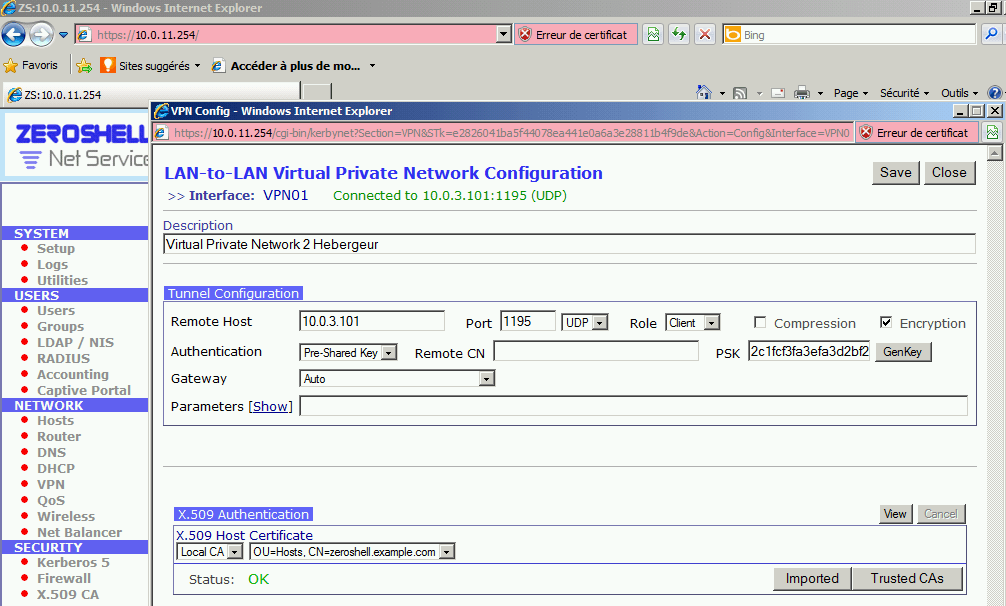

Paramétrage VPN Site1 – coté RouteurSite1

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 4

Paramétrage VPN Site2 – coté Hébergeur

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 5

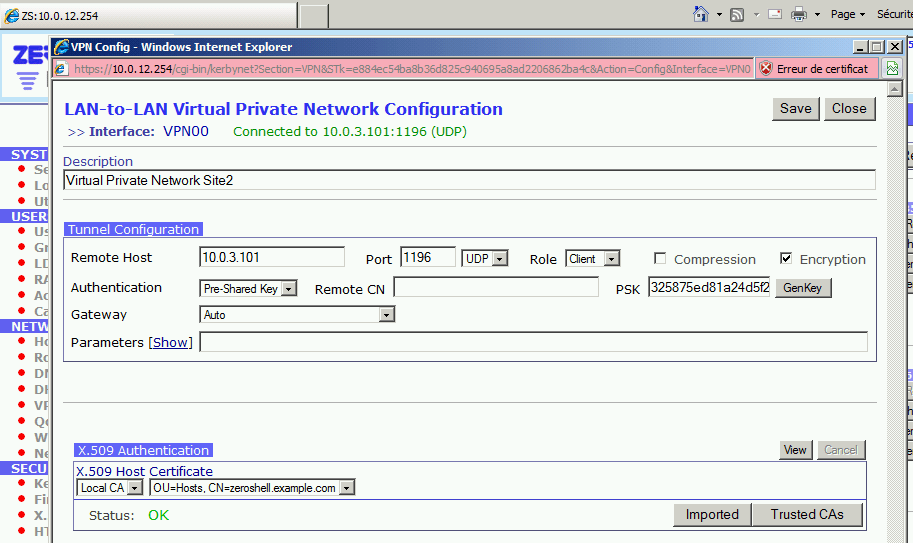

Paramétrage VPN Site2 – coté RouteurSite2

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 6

Créer les routes vers l’hébergeur

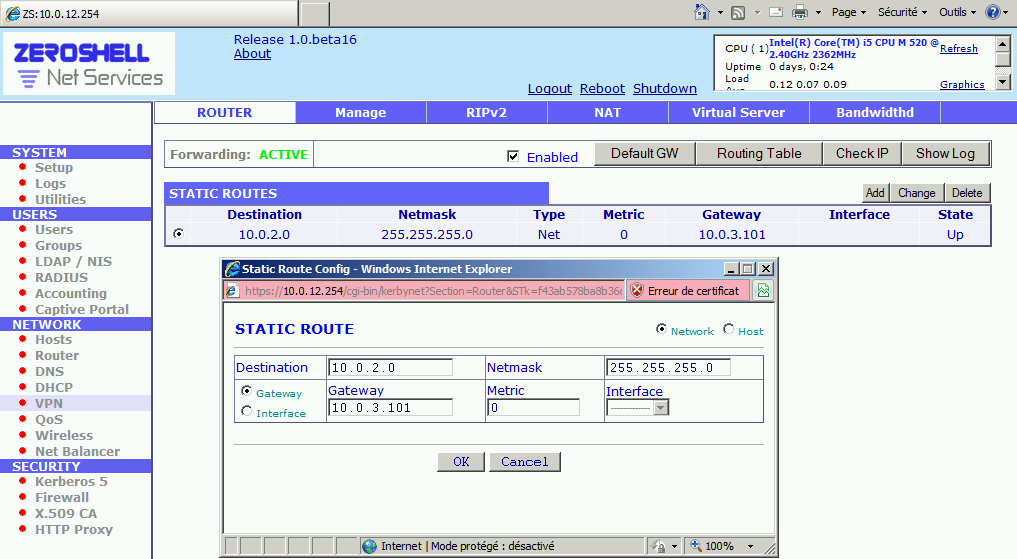

Paramétrage RouterSite1

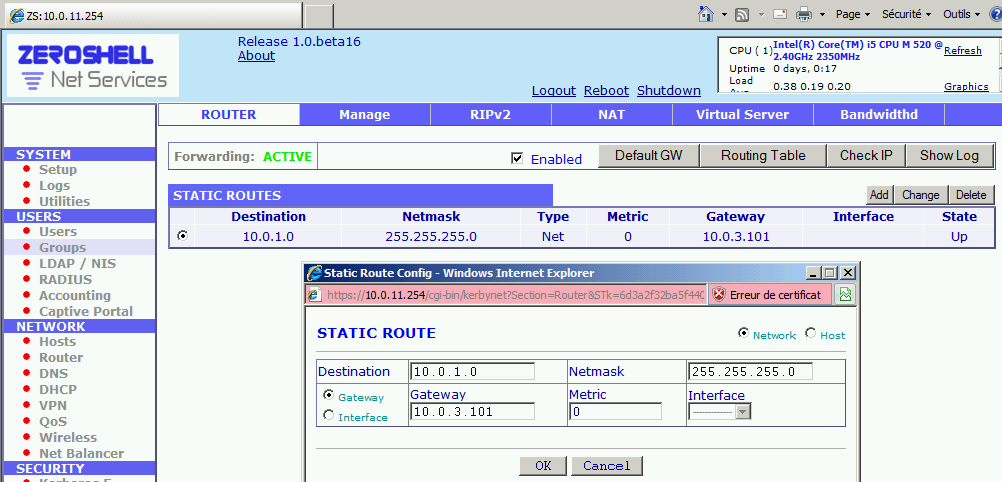

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 7

Tester l’accès à Internet

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 8

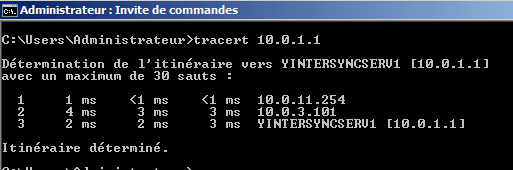

Tester l’accès à Server 1.2 (10.0.1.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 9

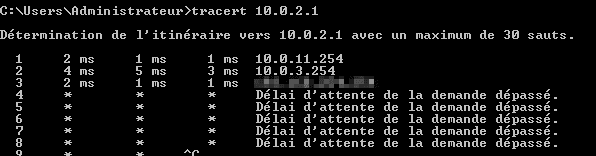

Tester l’absence d’accès à Server 2.2 (10.0.2.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 10

Paramétrage RouterSite2

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 11

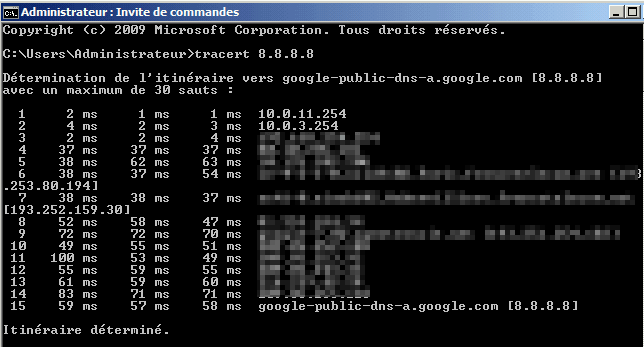

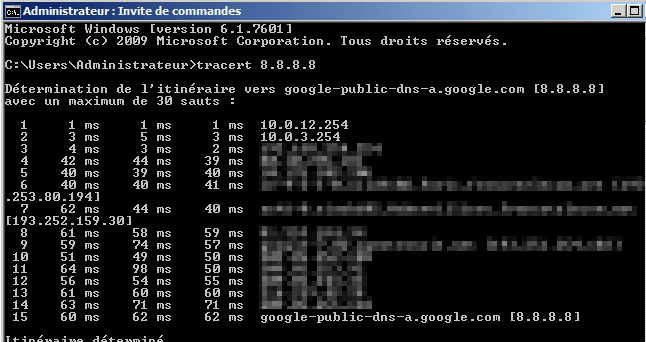

Tester l’accès à Internet

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 12

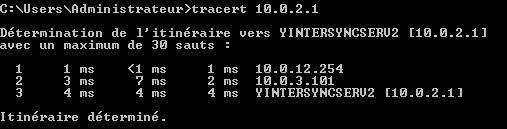

Tester l’accès à Server 2.2 (10.0.2.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 13

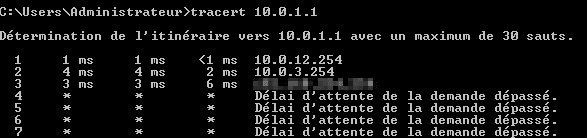

Tester l’absence d’accès à Server 1.2 (10.0.1.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 14

Sécuriser les espaces client coté hébergeur

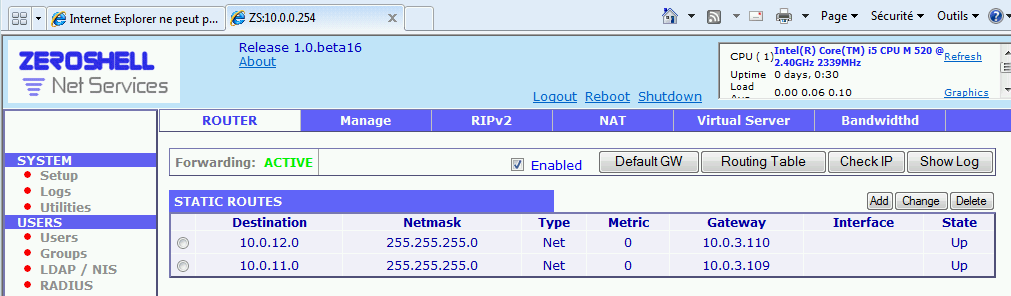

Création des routes à destination de Site1 et Site2

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 15

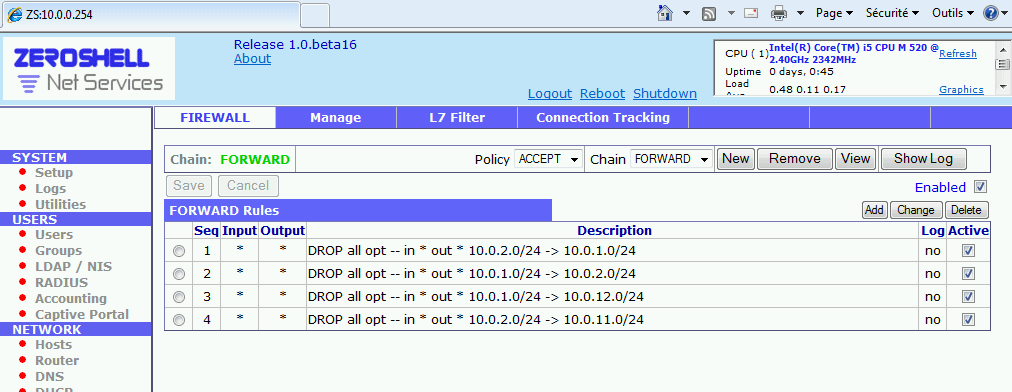

Interdire les échanges entre le ETH03 et ETH02 sur Routeur

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 16

Depuis Server 1.2

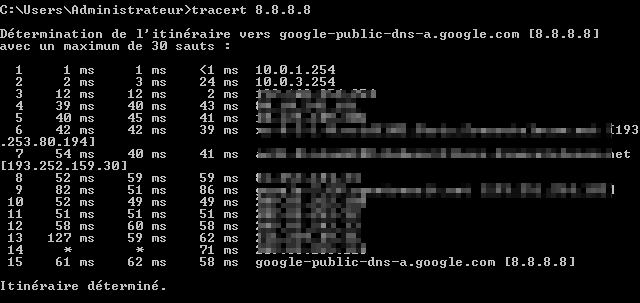

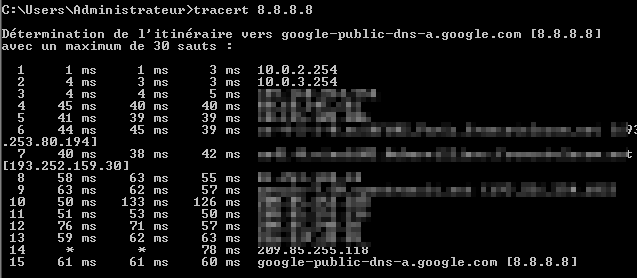

Tester l’accès vers l’internet

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 17

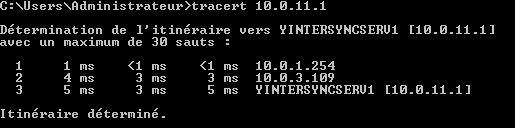

Tester l’accès vers Server 1.1 (10.0.11.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 18

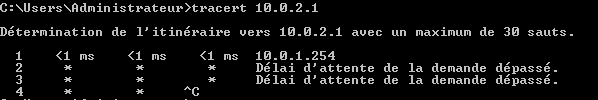

Tester l’absence d’accès de Server 2.2 vers Server 2.2 (10.0.2.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 19

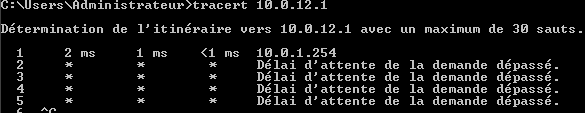

Tester l’absence d’accès de Server 2.2 vers Server 2.1 (10.0.12.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 20

Depuis Server 2.2

Tester l’accès vers l’internet

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 21

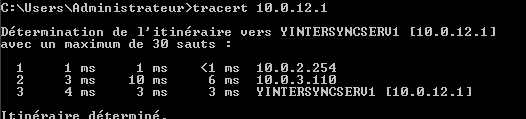

Tester l’accès vers Server 2.1 (10.0.12.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 22

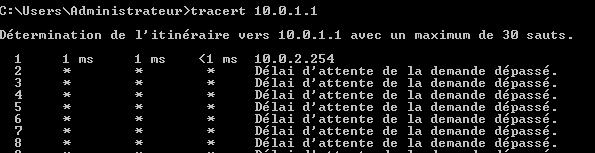

Tester l’absence d’accès de Server 2.2 vers Server 1.2 (10.0.1.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 23

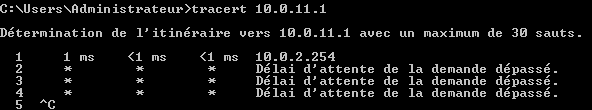

Tester l’absence d’accès de Server 2.2 vers Server 1.1 (10.0.11.1)

Exemple pratique avec le routeur/parefeu ZeroShell: serveurs hébergés en datacenter 24



Cette solution permet bien d’héberger deux serveurs mis à la disposition de deux clients distincts. Toutefois, si cette approche est assez simple à mettre en œuvre, elle impose plusieurs contraintes importantes :

  • Disposer d’une carte réseau par client hébergé,
  • Les réseaux locaux des Site1 et Site2 doivent être différents
  • La complexité du paramétrage du pare-feu croit exponentiellement avec le nombre de clients.
  • Comment faire si deux clients ont le même lan sur site ?

Néanmoins, cet article a été une approche intéressante et n’hésitez pas à me faire part de vos remarques car je ne suis pas un spécialiste des réseaux. Il y a peut-être une façon plus intelligente d’utiliser Zeroshell
